Il carro cisterna FS tipo M o VZk nel modellismo.

di Rodolfo B. – 15 maggio 2021

Il carro cisterna è vecchio quanto le ferrovie. Per il trasporto di fluidi (anche in senso lato, come le granaglie) la soluzione ovvia consiste in una o più cisterne orizzontali o verticali; oggi si costruiscono anche cisterne inclinate verso un’estremità o verso il centro del telaio.

Il carro cisterna a due assi nel modellismo.

E’ un soggetto molto interessante per l’enorme quantità di tipi e di livree che lo hanno contraddistinto. Infatti esso ha circolato e tuttora circola in moltissimi esemplari su tutte le reti nazionali. Spesso ha livree sgargianti con loghi e insegne colorate a scopo anche pubblicitario, soprattutto da parte delle ditte private. I produttori di modelli in scala li hanno sempre ampiamente trattati. Purtroppo le versioni italiane fino a poco tempo fa sono state abbastanza trascurate e sono quasi sempre semplici modifiche cromatiche di carri stranieri, per lo più tedeschi.

L’immagine “di copertina” rappresenta due carri cisterna italiani delle FS ottenuti da elaborazioni approfondite di un carro tedesco prodotto dalla PIKO (ex DDR) che è reperibile a bassissimo costo anche come SCHICHT, SACHSENMODELL eccetera. La produzione dovrebbe essere iniziata negli anni ’60 ed è proseguita fino a oggi, con piccoli miglioramenti. Di seguito la sua immagine:

Carro cisterna italianizzato della PIKO,
Carro cisterna della PIKO/SCHICHTVersione superficialmente italianizzata, dal produttore, di un carro tedesco. – Foto dell’autore.

Probabilmente il modello nella foto risale agli anni sessanta. Sono evidenti i risucchi della plastica, le imperfezioni di stampaggio della cisterna, le boccole e la garitta di tipo tedesco. Nel corso del tempo è arrivato fino ai nostri giorni con successivi miglioramenti, sia estetici (miglioramento di stampaggio e di nitidezza delle iscrizioni) che di funzionalità (ad esempio ora ha il cinematismo per l’aggancio corto). Di seguito una galleria:

Carri cisterna italianizzati della PIKO.
La versione a sinistra è la più recente, le altre risalgono agli anni ’60-70. Da notare che il logo ERMEFER non si trova sempre nella stessa posizione. – Foto dell’autore.

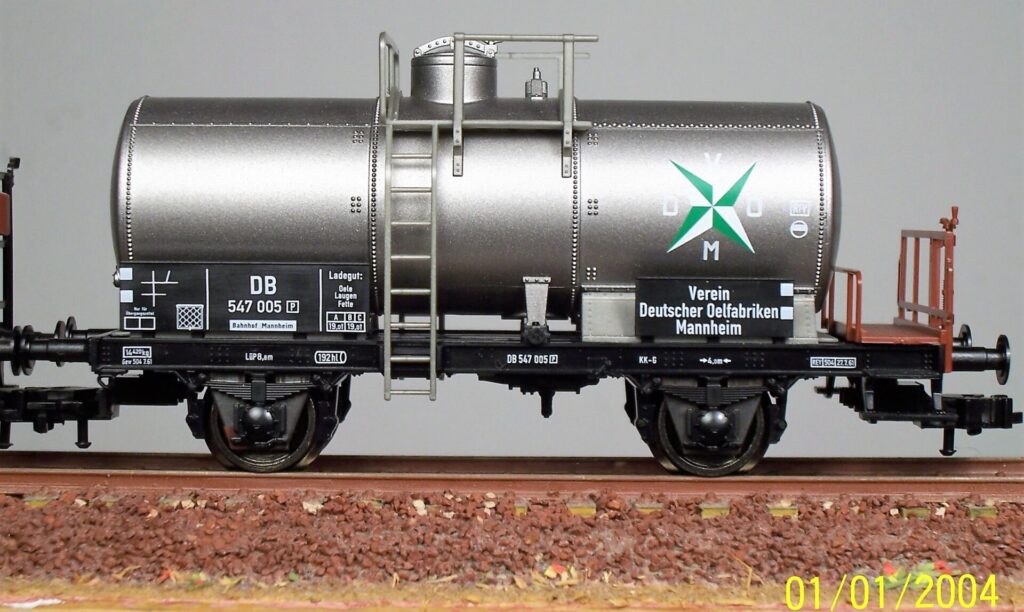

Dalla Fleischmann abbiamo tante altre versioni di questi carri, con un’esecuzione più accurata:

Carri cisterna Fleischmann.
Modelli Fleischmann – Foto dell’autore.

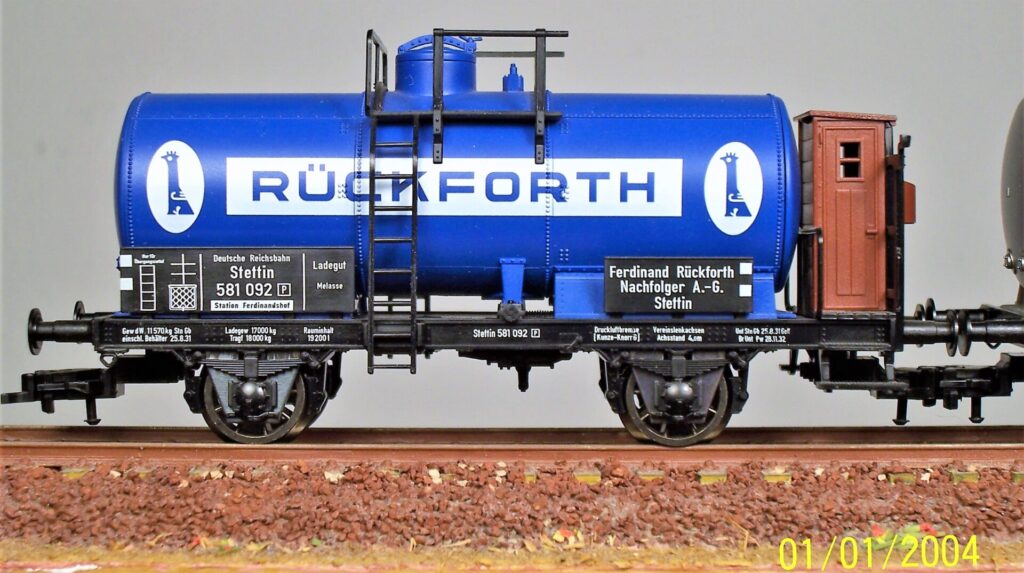

Altri modelli Fleischmann old-time; quello a destra ha le ruote a razze:

Il carro visto in realtà (Ferrovie Padane).

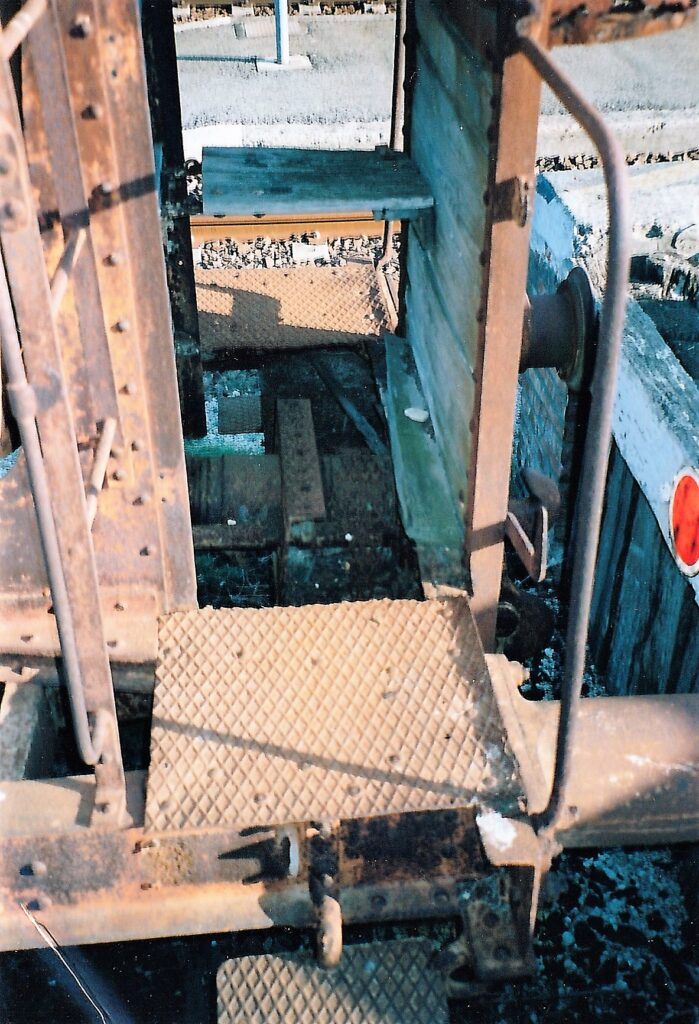

Oltre che nella rete FS, questo tipo di carro è stato utilizzato anche dalle nostre “Ferrovie Padane”. Negli anni intorno al 2000 era ancora possibile vederne almeno due esemplari nei binari morti lungo la linea. Da notare le modifiche alle passerelle e il differente posizionamento della scaletta:

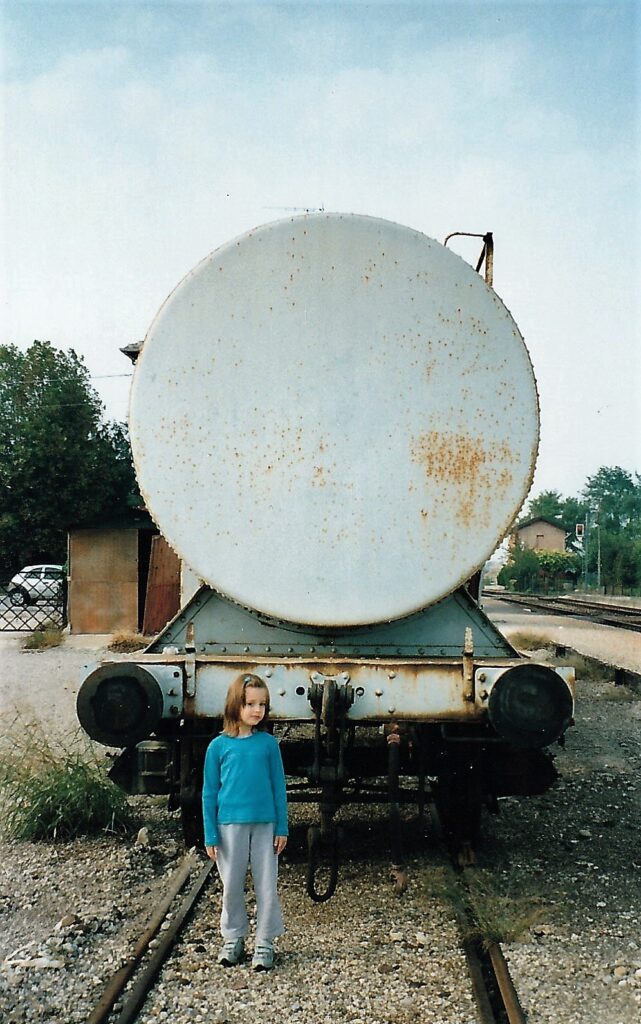

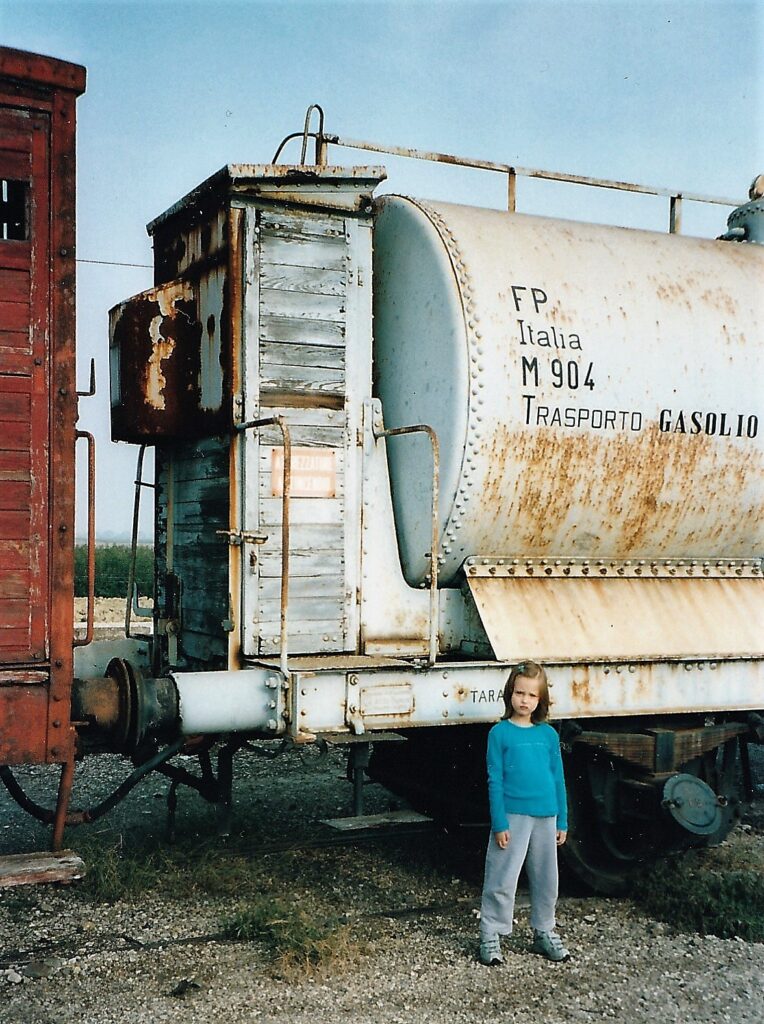

Il carro cisterno in un binario morto a Rovereto (FE).
Carro M 904 delle Ferrovie Padane – Foto dell’autore

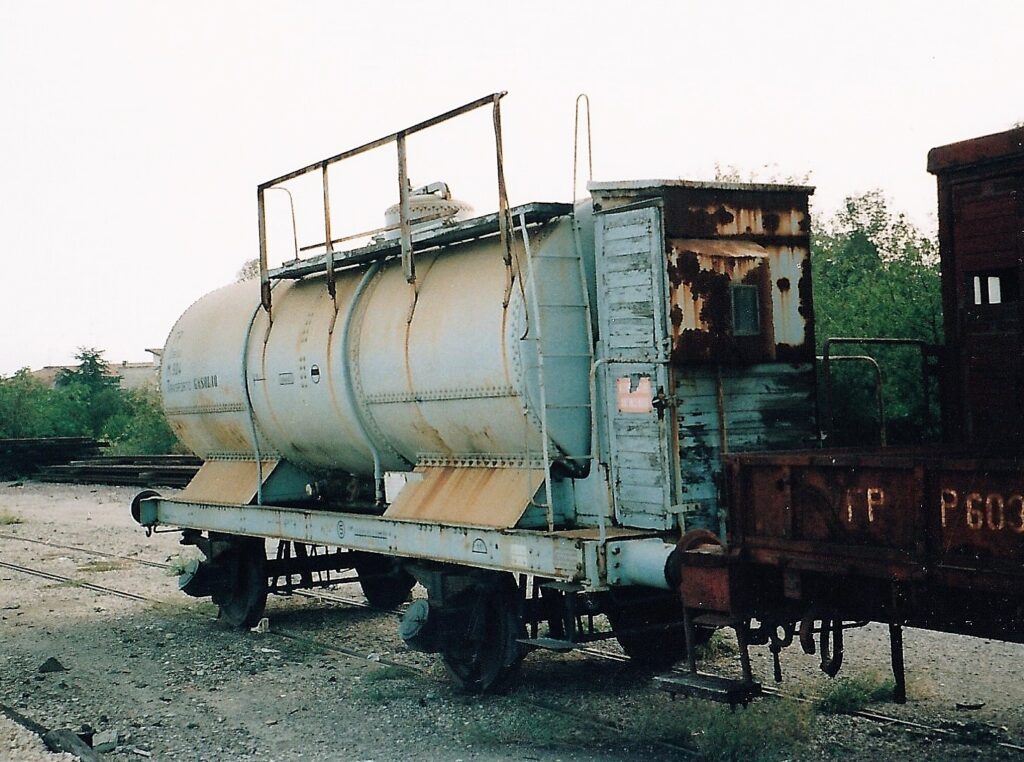

Carro cisterna tipo M con un carro pianale tipo P a Rovereto (FE).
Il carro cisterna insieme a un pianale di tipo P – Foto dell’autore (anno 2003).

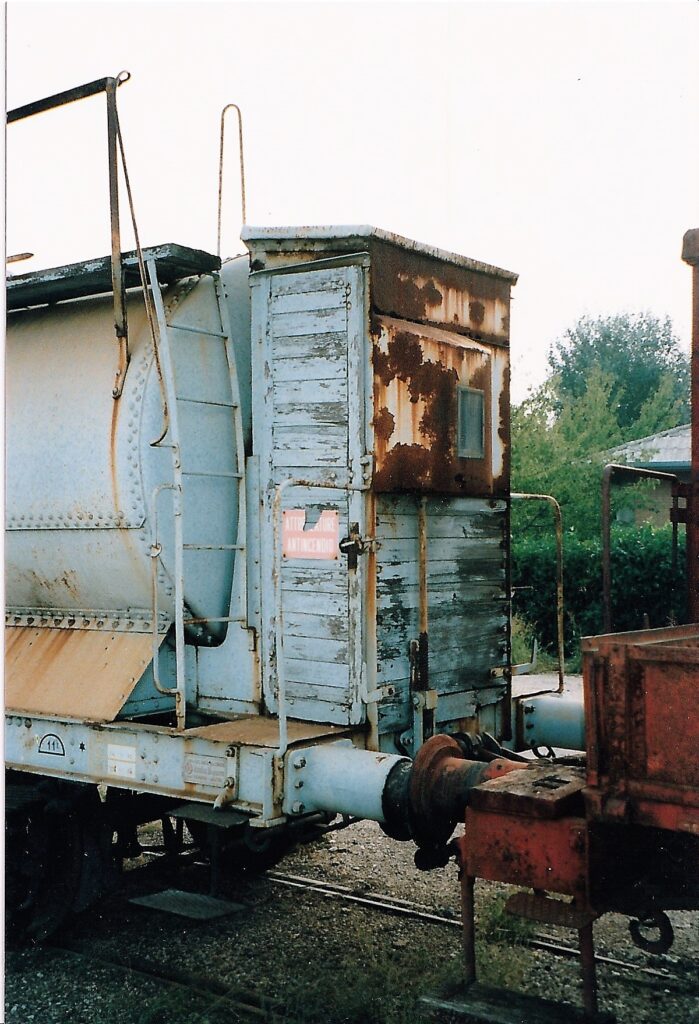

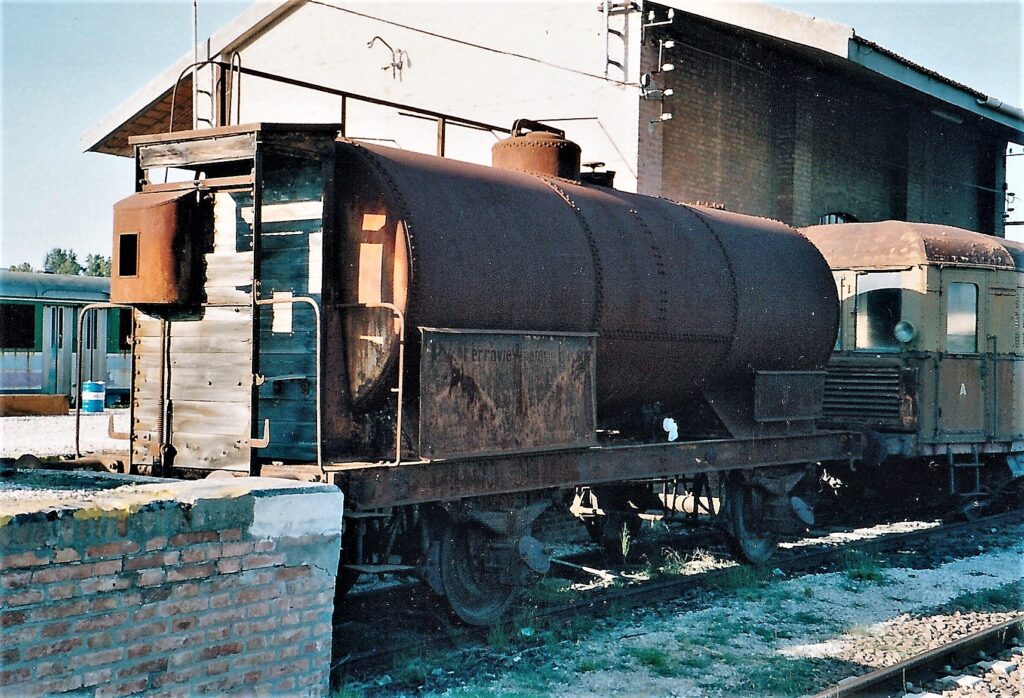

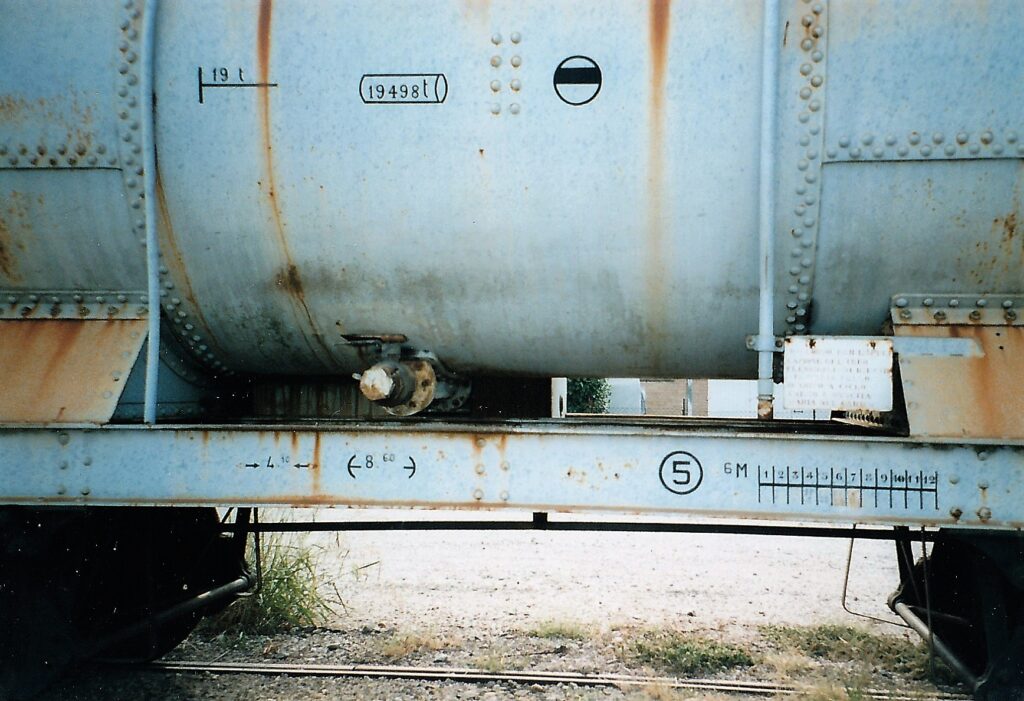

Carro cisterna M 903 insieme ad altri rotabili delle F.P.
Carro cisterna M 903 delle F.P. – Foto dell’autore.

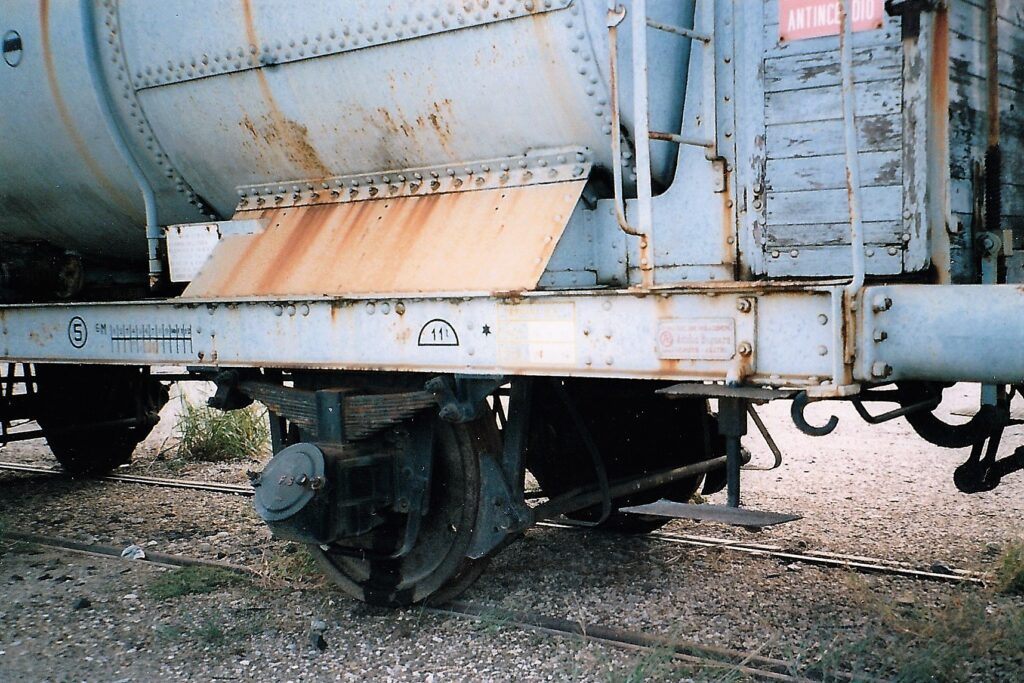

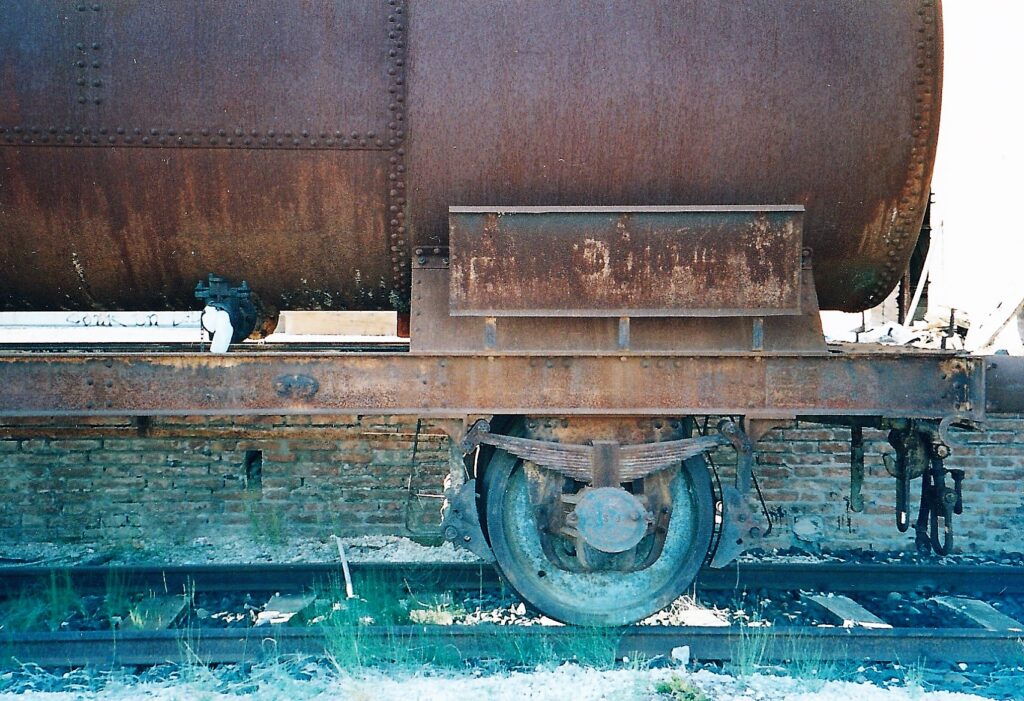

Carro cisterna M 903 delle F.P.
Carro cisterna M 903 delle F.P. Particolari della sospensione – Foto dell’autore.

Il carro visto in realtà (F.S.)

Carro per uso interno delle FS, tipo VZk.
Carro cisterna FS VZk – Immagine reperita in rete (Ferrovie.info?).

La triste conclusione della sua carriera.

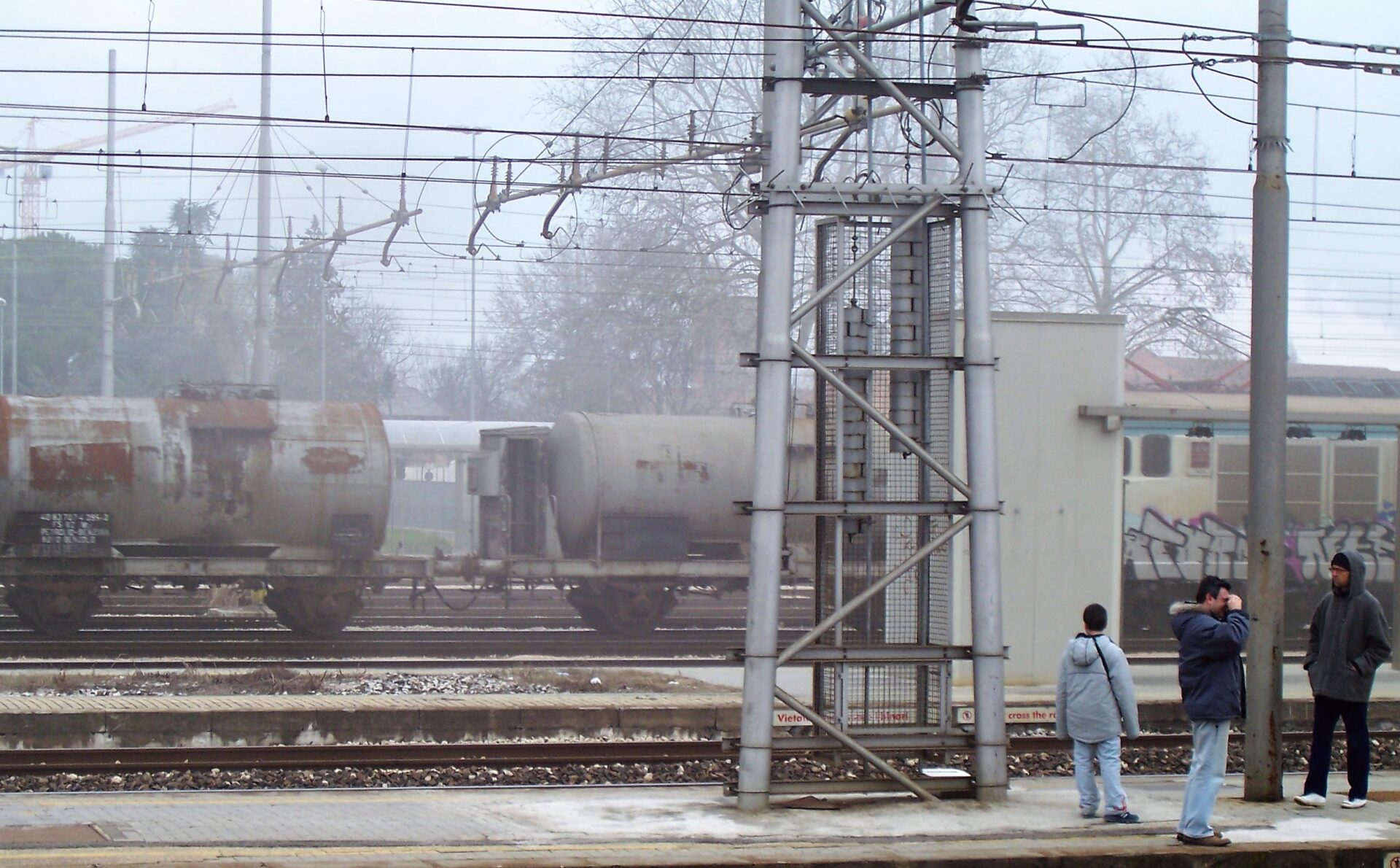

Tanti anni fa, un lungo convoglio di antiquati carri cisterna partiva verso Migliarino:

e concludeva il suo lungo e interessantissimo percorso alla DECOTRAIN:

Carro per uso interno delle FS, tipo Vuh a Migliarino.
Carro per uso interno delle FS, tipo Vuh a Migliarino.- Foto dell’autore.

L’elaborazione da carro cisterna tedesco a italiano.

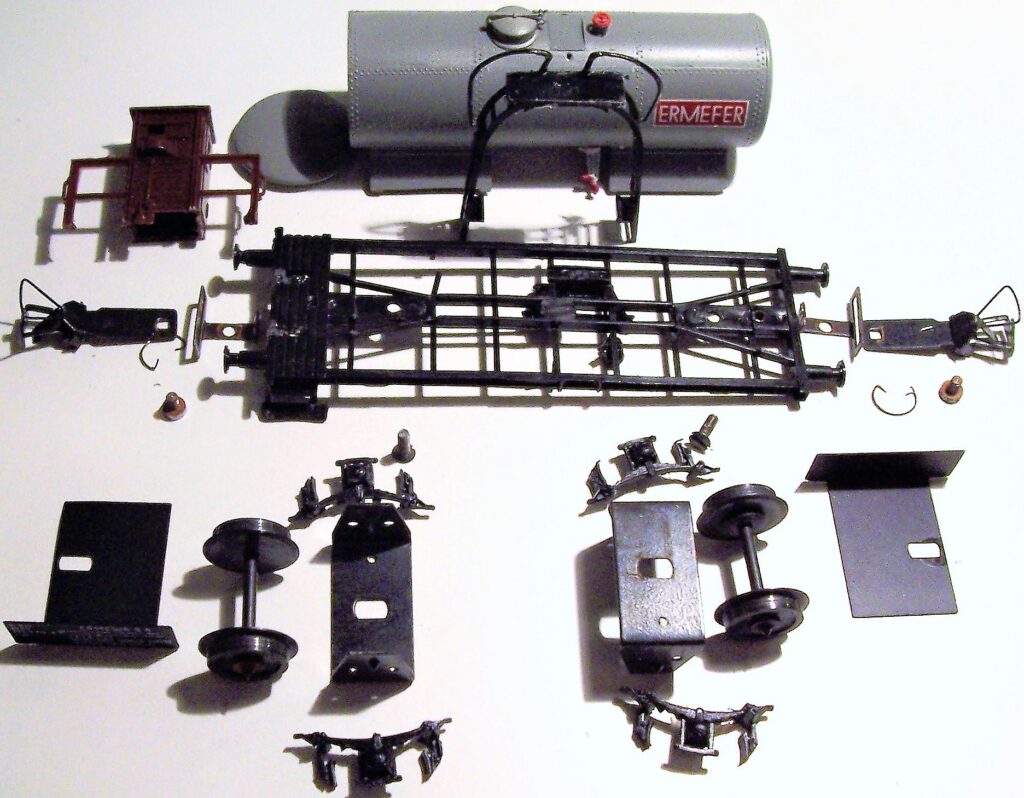

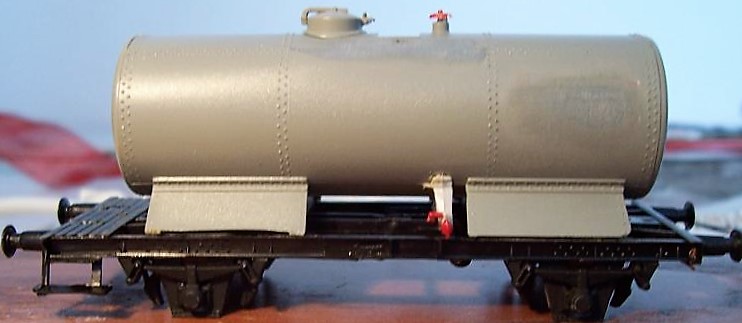

La prima cosa da fare è rimuovere con carta abrasiva fine le iscrizioni e i segni delle giunzioni degli stampi sulla cisterna; poi si separano tutti gli elementi per poterli lavorare meglio:

Ruote e freni.

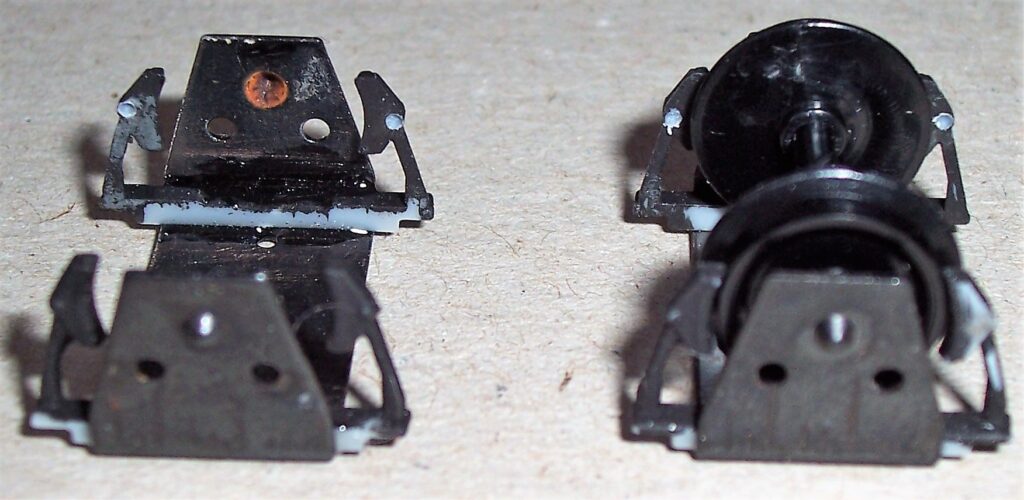

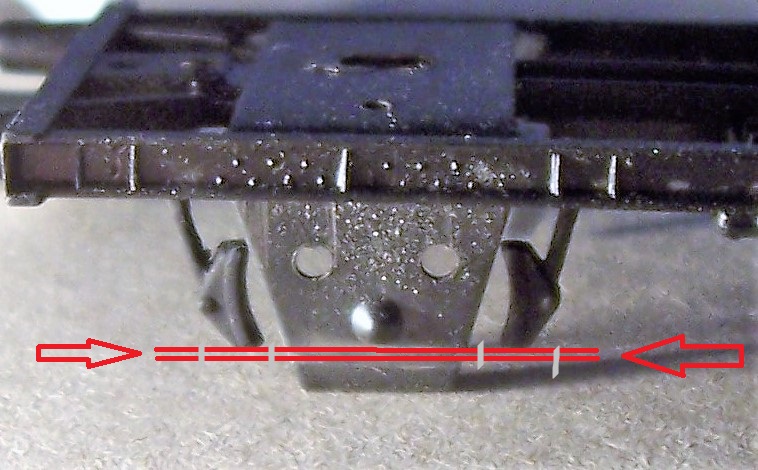

A questo punto si prendono le staffe portasala metalliche (tipiche dei carri più anziani) e s’incollano al loro interno i ceppi dei freni (autocostruiti o reperiti da modelli rotti, di scarto o da scatole di montaggio come quelle TTMKit della DuegiEditrice, ITALERI, FERFYX, eccetera). La staffa di metallo è molto lunga e preclude la vista della ruota sottostante, propria del parasala italiano con la boccola a bagno d’olio o a rulli. Per questo motivo occorre tagliare via la parte segnata sulla staffa originale:

Il telaio.

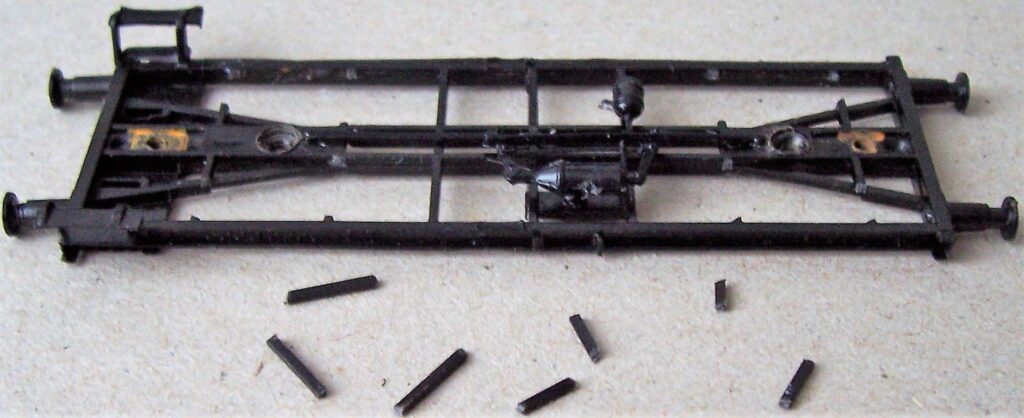

Le traverse del telaio potrebbero essere rotte od ostacolare l’inserimento delle staffe con i ceppi dei freni. Conviene asportarle e riposizionarle (o ricostruirle) e poi reincollare le staffe in posizione:

Telaio del carro cisterna in lavorazione.
Vista laterale del telaio con i parasala.- Alle estremità sono state aggiunte le maniglie sotto i respingenti per i manovratori. – Foto dell’autore.

In certi casi potrebbe essere necessario aggiungere degli spessori per tenere centrata la staffa durante l’incollaggio al telaio con epossidica bicomponente. Assicurarsi che i fori per le viti del fissaggio della cisterna alla cassa rimangano pervi e centrati:

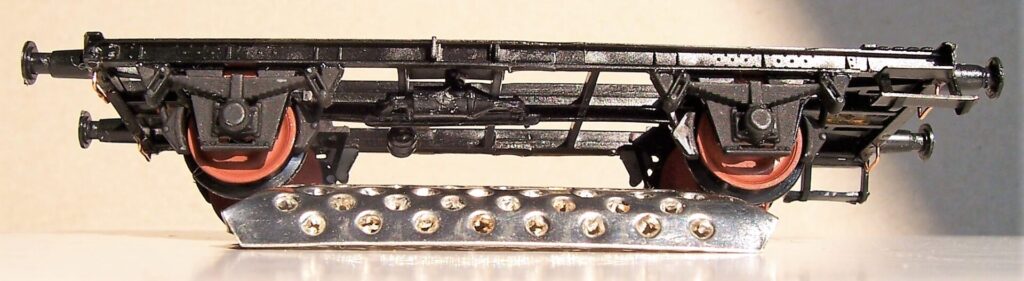

Staffa portasala durante l'incollaggio.
Telaio e staffe in attesa d’incollaggio, con supporti per la centratura. – Foto dell’autore.

Prima elaborazione: il carro cisterna con il terrazzino.

Sul telaio si mettono i listelli di plastica (o di legno) che simulano il tavolato; poi con filo d’acciaio di diverso spessore si costruiscono le ringhiere e le protezioni posteriori; aggiunto anche il sistema per il freno a mano:

Il telaio con il terrazzino.
Il telaio con il terrazzino in costruzione e con gli appigli per i manovratori sotto i respingenti. – Foto dell’autore.

Il telaio va dipinto di grigio alluminio:

Il telaio verniciato.
Foto dell’autore.

Nel sottocassa si possono aggiungere i timoni di allontanamento per il gancio corto (in questo caso TTMKit con tiranti e una molla) e il complesso del sistema frenante (pompa, cilindri e leveraggi, autocostruiti o reperiti come sopra indicato):

Sottocassa del telaio con cinematismo e impianto frenante.
Foto dell’autore.

La cisterna.

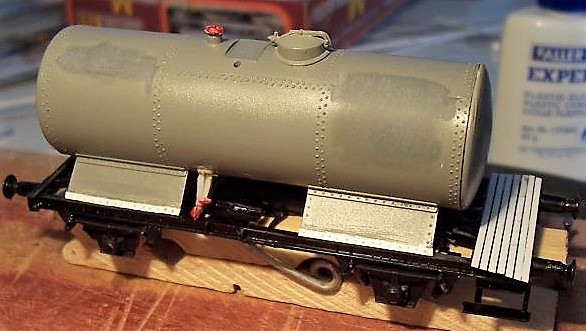

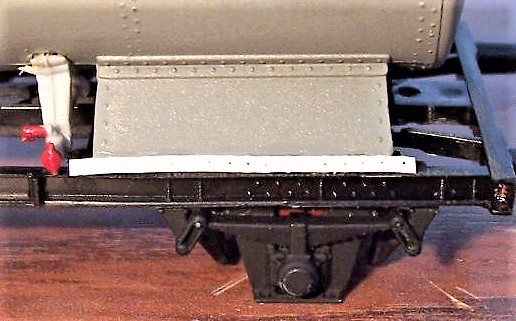

I supporti della cisterna presentano una fessura nella quale era fissata la tabella con le iscrizioni del carro; essa va ricoperta con listelli riportanti la chiodatura eseguita con uno spillo dal lato opposto:

Cisterna in lavorazione.
Foto dell’autore.

Il passaggio in cima alla scaletta è pur esso listellato e riceverà una ringhiera d’acciaio:

Carro cisterna in assemblaggio.
Terrazzino e scaletta. – Foto dell’autore.

Aggiunta la scaletta con il suo corrimano, ora si può verniciare il carro con colore alluminio, come in uso in epoca III e fino al termine della loro carriera. Il volantino superiore è rosso, come pure i rubinetti della cisterna e quelli dell’aria compressa per il freno. Bisogna aggiungere lateralmente le leve per il dispositivo regolatore di frenata “Vuoto-Carico”, reperito o autocostruito con una sezione di un profilato a T di ottone o plastica e filo metallico. Per la marcatura si è scelto il periodo “Epoca III” (ca. 1949-1968) con il suo tipico FS Italia – M4 902 317; (M4 indicava il trasporto di nafta da forni, olio combustibile, olio minerale grezzo, residuo distillazione olii minerali). Le decalcomanie sono ottenute da avanzi di kit TTM, mentre le scritte sul telaio (non molto belle, in verità) sono fatte a mano:

Carro cisterna con terrazzino completato.
IL carro marcato FS ITALIA – M4 902 317,
Altra immagine del carro cisterna con terrazzino.
Il carro di lato, mostra il dispositivo “vuoto / carico” con il suo leveraggio. – Foto dell’autore.

Nella foto seguente sono evidenti le barre accoppiatrici dei ceppi dei freni e le maniglie sotto i respingenti:

Particolari del carro cisterna.
Foto dell’autore.

Seconda elaborazione: il carro cisterna con la garitta.

Ruote, assi e portasala del carro cisterna con garitta.

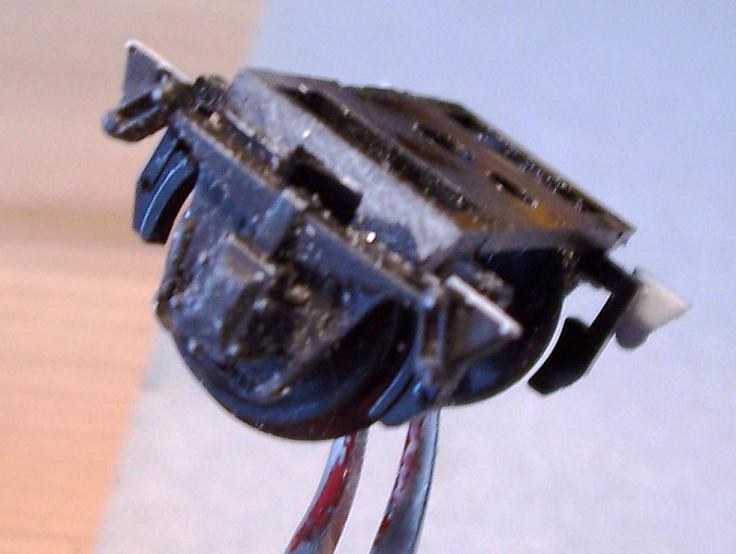

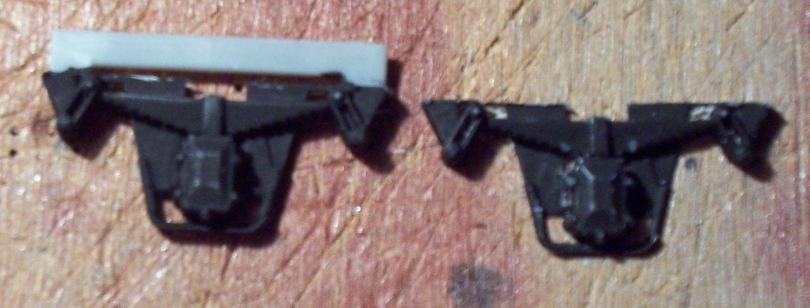

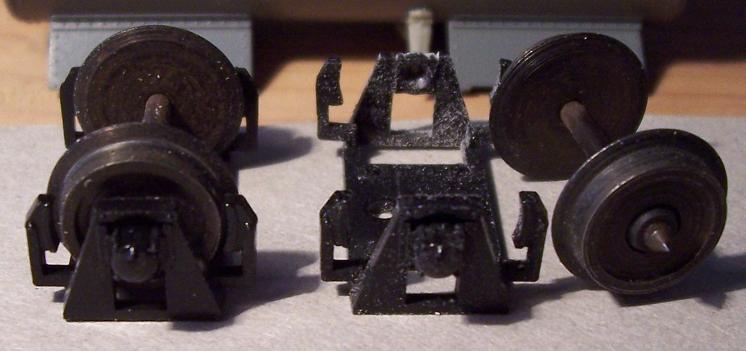

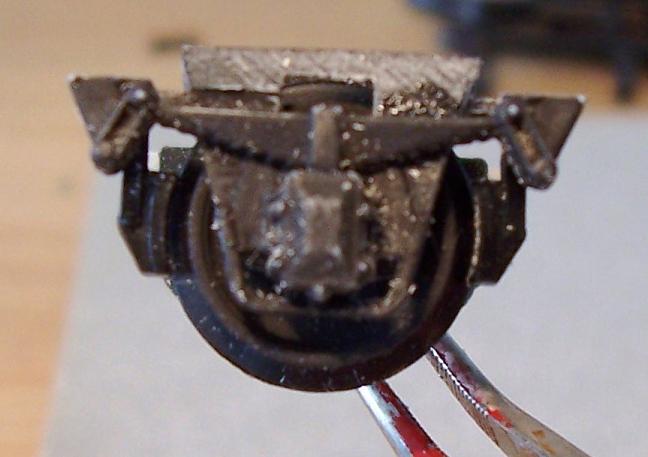

Le versioni più recenti hanno i carrellini di plastica. Per prima cosa si incollano i ceppi dei freni. Questi e altri particolari sono ricavati da un TTMKit della DuegiEditrice. Si rimuove agevolmente la boccola con una lama affilata e si incolla la nuova boccola, in questo caso il vecchio tipo a strisciamento in bagno d’olio.

Il telaio

Ovviamente è uguale al precedente.

La cisterna.

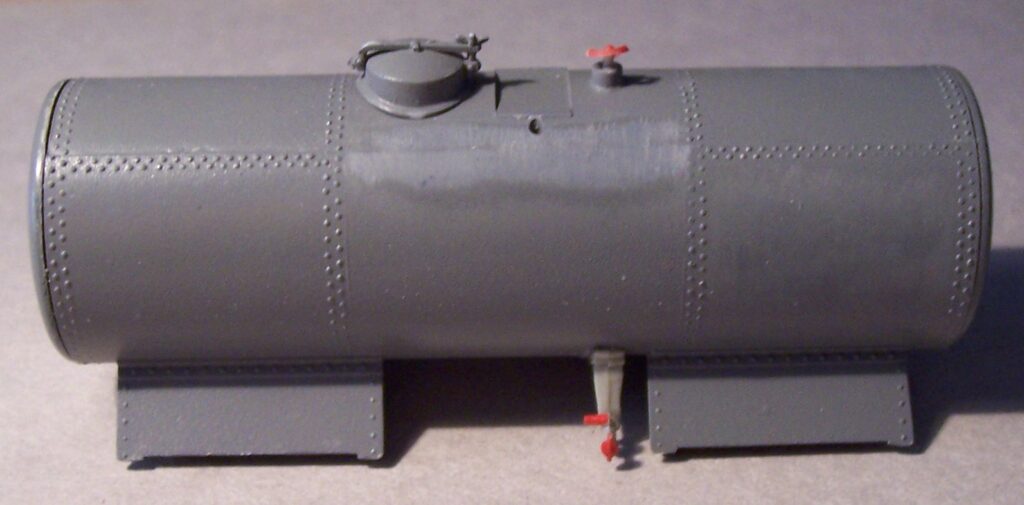

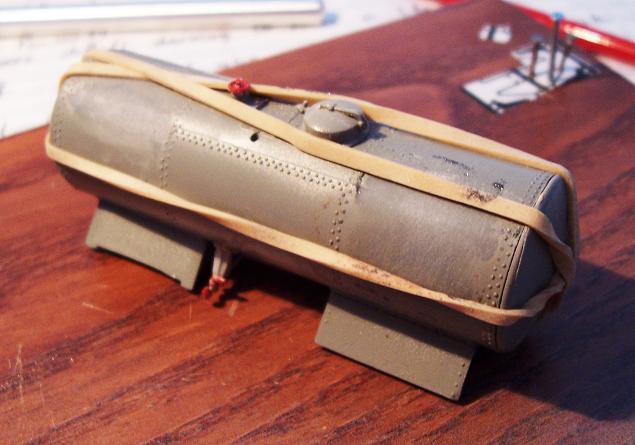

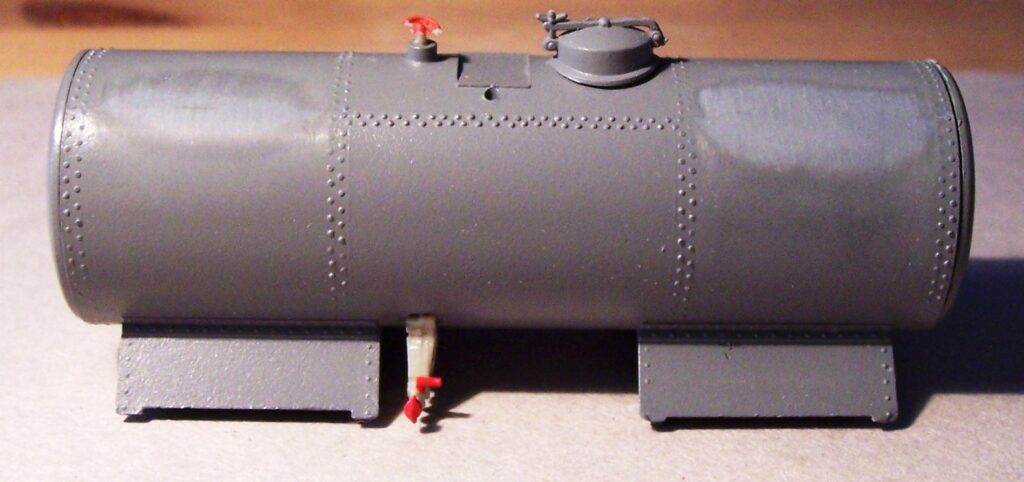

Anche in questo caso occorre eliminare le imperfezioni come giunzioni degli stampi, graffi e risucchi. In questo modello anche i coperchi laterali hanno avuto bisogno di una ripassata agli incastri interni per un incollaggio perfetto. Principalmente si usa carta vetrata fine, anche inumidita:

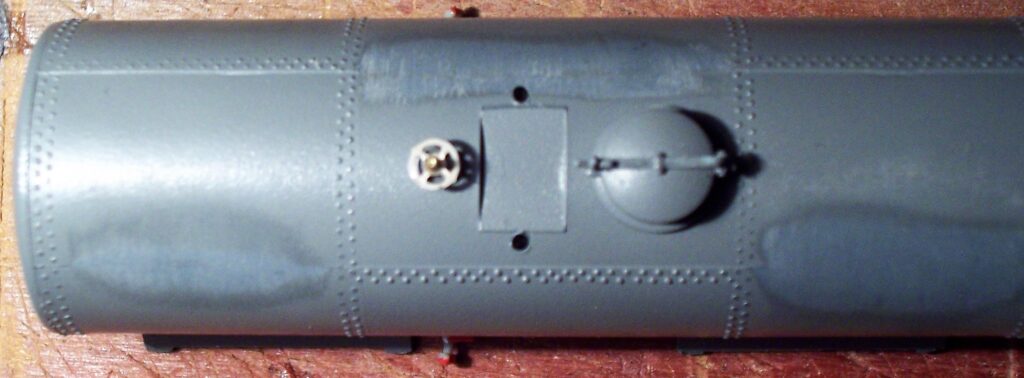

In alcuni casi il volantino della valvola è da sostituire, Infatti è un particolare piuttosto fragile ed esposto:

Dopo che tutti i difetti sono stati eliminati, si vernicia a spruzzo con tinta colore alluminio:

La cisterna riverniciata.
Cisterna verniciata in alluminio – Foto dell’autore.

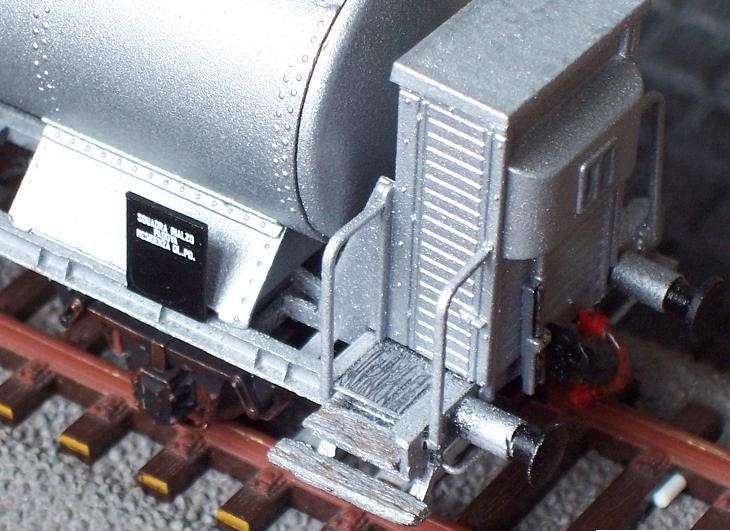

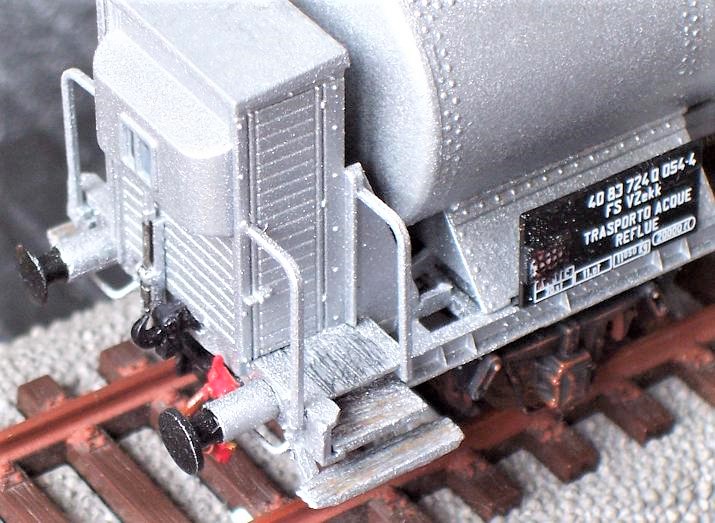

A differenza del precedente, questo carro cisterna avrà la garitta (reperita come descritto precedentemente o autocostruita) e le iscrizioni su tabelle laterali redatte secondo la normativa successiva unificata, e così ambientato in epoca IV, fra gli ultimi anni ’60 e la fine della sua carriera:

Il carro cisterna con garitta visto dal basso.
Il carro visto dal basso; in evidenza il meccanismo “vuoto-pieno” e le boccole a bagno d’olio. – Foto dell’autore.
Carro cisterna con garitta, visto di lato.
Il carro visto di lato – Foto dell’autore.

La marcatura unificata è FS VZekk: la V contraddistingue i carri di servizio interni dell’azienda, mentre la Z indica i carri cisterna. Le lettere da “a” ad “i” indicano la presenza di determinati requisiti tecnici, mentre la loro mancanza è evidenziata dalla “k” fino alla “p”. E’ probabile che sia però più corretta la marcatura “VZk“.

Il carro ora è pronto per un lungo viaggio. Da notare l’accostamento molto realistico dei respingenti dei vagoni accoppiati, grazie al cinematismo dell’aggancio corto:

Il carro cisterna inserito in un convoglio.
Foto dell’autore.

R.B.
